能够与膜结构相配合的常见结构形式如下

来源:沈阳膜结构银亿厂家 发布时间:2023-04-20

能够与膜结构相配合的结构形式很多,常见的形式如下:


1.悬索、索架和索穹顶

(1) 悬索悬索是简洁的张拉方式,膜角点到支座间只有拉索。但纯粹的错点张拉曲面,由于受到膜材料的性能影响,不可能做到很大的跨度;在环境恶劣地区,超过单个造型单元构造跨度的方案是不可取的。

此种支撑方式适合膜结构小品建筑。


(2) 索架

在悬索张拉的基础上,利用结构索架构造的支点,有效地减小了单元跨度,多个膜单元的组合可以构成大面积的造型。索架是视觉效果轻盈的大跨度结构形式,与膜结构配合也是绝佳的选择。


(3) 索穹顶

索穹顶与膜是天衣无缝、绝世无双的组合,能体现“少费多用”的思想。但索穹顶的施工技术要求较高、施工难度和费用大是目前国内应用的难点。


能够与膜结构相配合的常见结构形式如下

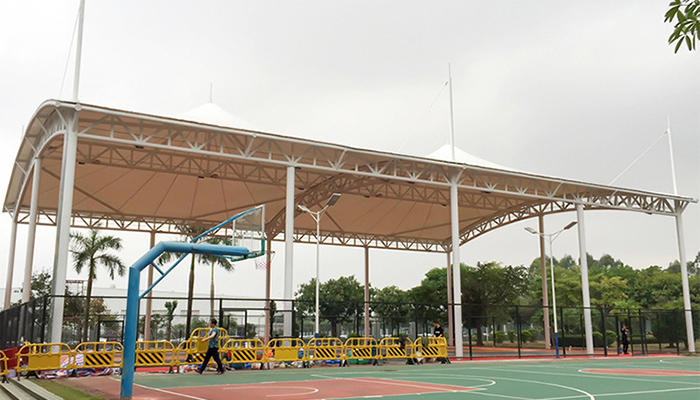

2.桅杆、桅杆+悬索、桅杆+悬索+架梁

(1) 桅杆

多用于小型膜结构。曲面造型的低点错固在地面、锚桩或其他固定点上,高点用桅杆顶起,桅杆依靠自身刚度直立或用拉索稳定。


(2) 桅杆十悬索与上面中不同,桅杆不直接顶起造型高点,而是作为控制拉索的间接支撑,较(1) 中往往有较大的高度。为了吊起整片膜结构屋面,通常需要不同方向的多条拉索,同时有利于保持结构稳定。


通常由拉索固定的膜结构屋面表现出更多的柔性和视觉上的轻盈。


(3) 桅杆十悬索十架梁

膜布张拉在架梁之间,架梁通过连接在桅杆顶部的索吊拉起来,典型的例子即是英国泰晤士河边的“千年穹顶”。


3.刚性骨架刚性支撑以钢、木、混凝土等各种材料的“拱、架、梁”为骨架,膜片的部分边界或全部边界直接张拉连接在刚性骨架上,骨架围成的边界符合膜结构形态构成原则


意大利圣尼古拉体育场是为 1990 年意大利世界杯建造的八十体育场馆。与一般膜结构遮阳篷的不同之处在于此体育场是采用混凝土梁为支撑主体结构。这个挑篷的主要支撑构件是从上层观众席顶部挑出来的预制钢筋混凝土箱形梁;次要构件有膜顶前端的 U形架,与箱形梁平行的弧形拱肋以及连接弧形拱肋与索的侧向稳定杆。膜顶由 26 块各自从上层观众席的钢筋混凝土框架延伸出来的瓦形膜构成。26 片膜之间通过小块瓦形膜连为一体,整个膜面覆盖面积为 13250平方米。遮阳篷悬挑跨度介于 14~27m 之间,这些结构实际上与上层观众席的钢筋混凝土框架直接连续。每块膜面实际上是一个拱肋骨架结构.瓦形单元膜材铺设在水泥看台后部和  形架之间纤细的弧形拱肋上。为使这些拱肋尽量细,它们的空间刚度通过两端间的一系列拉杆加以强化,形成优美的视觉感受。同时膜的边缘均处理成曲线,以贴合钢质箱形梁。每块膜均在四边连续固定,并通过膜的双向张力和位于拱间的膜上谷索的下压力与下部的拱肋紧密贴合。这些膜上索的设置保证在恶劣的风载下膜也不会将拱肋扯起。结构体系的综合利用为优美的空间形式的产生创造条件。

综上所述,在膜建筑的设计中一般建筑设计的建筑与结构的矛盾无可选择地变成了很合适的结合。膜建筑方案实质上也须同时是膜结构体系方案,方案起始于膜结构的初步思考。不同的结构支撑会对建筑的观感产生强烈反差,相同的覆盖面积由于结构形式不同造型也会大相径庭,建筑师必须对膜结构体系有较深刻的理解,明了体系的工作原理,熟悉体系的构成,在膜建筑设计中综合考虑运用。
